线路电压损失ΔU%的简易计算方法:
ΔU%=M÷(C×S)
M—负荷矩(kW•m)

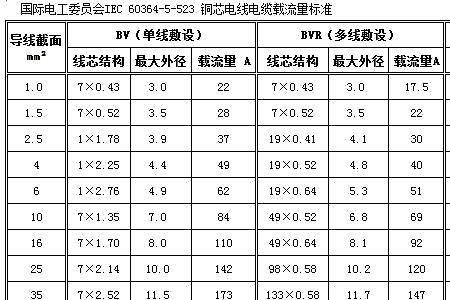

S—截面(mm2)
C—电压损失计算系数,铜芯,C=70,铝芯,C=41.6。
电压损失:指电路中阻抗元件两端电压的数值差,在工程计算中,电压损失近似取为电压降落的纵分量。
线电压(Line Voltage)是多相供电系统两线之间,以三相为例,中A、B、C三相引出线相互之间的电压,又称相间电压。星型连接的线电压的大小为相电压的√3 倍。三角形电源的相电压等于线电压
导线电压损失计算公式
1、一般照明回路电压损失计算(供电距离最长的回路)
1)B2F变电所至SOHO办公强电井一般照明配电箱【输入参数】:
线路工作电压U=0.38(kV)
线路密集型母线1600A
计算工作电流Ig=850(A)
线路长度L=0.200(km)
功率因数cosφ=0.85
线路材质:铜
【中间参数】:
电阻r=0.033(Ω/km)
电抗x=0.020(Ω/km)
【计算公式及结果】:
0.38KV-通用线路电压损失为:
ΔU1%=(173/U)*Ig*L*(r*cosφ+x*sinφ)
=(173/(0.38*1000))*850*0.2*(0.033*0.85+0.020*0.53)
=2.99
2)一般照明配电箱至SOHO办公室配电箱:
【输入参数】:
线路工作电压U=0.22(kV)
线路型号:导线
线路截面S=10(mm2)
计算工作电流Ig=16(A)
线路长度L=0.050(km)
功率因数cosφ=0.85
线路材质:铜
【中间参数】:
电阻r=2.25(Ω/km)
电抗x=0.087(Ω/km)
【计算公式及结果】:
0.38KV-通用线路电压损失为:
ΔU2%=(173/U)*Ig*L*(r*cosφ+x*sinφ)
=(173/(0.38*1000))*16*0.050*(2.25*0.85+0.087*0.53)
=0.72
3)SOHO办公室配电箱至最远灯具:
【输入参数】:
线路工作电压U=0.22(kV)
线路型号:导线
线路截面S=2.5(mm2)
计算工作电流Ig=4.5(A)
线路长度L=0.020(km)
功率因数cosφ=0.85
线路材质:铜
【中间参数】:
电阻r=8.97(Ω/km)
电抗x=0.1(Ω/km)
【计算公式及结果】:
0.22KV-通用线路电压损失为:
ΔU3%=(200/U)*Ig*L*(r*cosφ+x*sinφ)
=(200/(0.22*1000))*4.5*0.020*(8.97*0.85+0.1*0.53)
=0.59
4)B2F变电所至SOHO办公最远灯具的电压损失合计
ΔU%=ΔU1%+ΔU2%+ΔU3%=2.99+0.72+0.59=4.3
结论:电压损失小于5%,满足规范要求。
